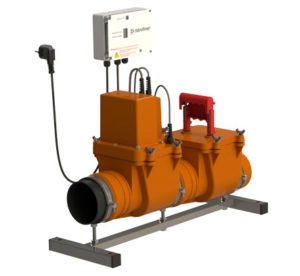

Канализационные затворы – запорная арматура, используемая в системах внутренней и наружной канализации. Клапан предотвращает обратный ход стоков при засоре канализационных магистралей, а так же служит препятствием для проникновения грызунов и насекомых в помещение. Система запирания обратного клапана представляет собой однокамерный механический затвор с запирающей заслонкой. Под давлением обратного подпора в канализационной сети заслонка автоматически закрывается и при необходимости жестко фиксируется в закрытом положении ручным затвором.

Область применения

• Предотвращают обратный ход стоков при засоре канализационных магистралей;
• Применяются в сетях хозяйственно-бытовой канализации;
• Могут быть механическими и с автоматическим электроприводом.



Технические характеристики

• присоединительный размер – 110 мм;
• масса, не более – 7,5 кг;
• напряжение сети/частота – 220 В(±10 %)/50 Гц;
• потребляемая мощность, не более – 30 В·A;
• предохранитель тип/ток/количество – 5×20 мм/0,315А/2 шт.;
• длина сетевого провода – 3 м;
• диаметр/число жил×площадь сечения жил/длина провода управления – 6,5 мм/4×0,75 мм2/6 м;
• два сухих контакта реле (внешний контроль) – не более 1А/220В;
• резервное питание – аккумулятор 12 В (10×1,2В Ni-MH);
• продолжительность работы на аварийном питании при полностью заряженной аккумуляторной батареи – максимум 96 часов;
• класс защиты блока управления/электропривода/разъемов проводов – IP65/IP67/IP65;
• проверка подтопления – регулярно каждые 10 секунд;
• проверка сети – постоянно;
• проверка аккумулятора – каждые 10 с в автоматическом режиме;
• проверка электропривода – при монтаже, проверке работоспособности и тех. обслуживании;
• проверка датчика – регулярно каждые 10 секунд;
• усилие закрытия электропривода – не менее 500 Н;
• время закрытия, не более – 10 с;
• рабочая среда – фекальные стоки;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 5 м водяного столба (0 – 0,049 МПа);
• гидравлические испытания обратного тока – 0 – 5,5 м водяного столба (0 – 0,054 МПа);
• рабочая температура блока управления – от 0°C до +40°C;
• рабочая температура окружающего воздуха датчика – от –1°C до +60°C;
• температура стоков – от -1°C до +60°C;
• атмосферное давление – от 641 до 816 мм.рт.ст.;
• относительная влажность (верхнее значение) – 80% (при 25°C);
• материал корпуса камеры – полипропилен;
• материал корпуса электропривода и крышки камеры – АБС;
• материал заслонок – полипропилен армированный стекловолокном;
• срок службы – 10 лет.
