Канализационные трапы применяются для точечного водоотведения различных стоков с уровня пола. Трапы устанавливаются в жилых, общественных и производственных помещениях, на балконах и террасах. Дворовые трапы устанавливаются на улице или в неотапливаемых помещениях (гаражах, крытых автостоянках и т.п.).
Трапы вертикальные, частично изготовленные из чугуна или нержавеющей стали (решетка), частично – из пластика (корпус и прочие элементы). Полимерные материалы отличаются меньшим весом и ценой, поэтому их применение позволяет повысить ремонтопригодность, облегчить монтаж и удешевить данные канализационные устройства.
Область применения
- Предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола;
- Защищают помещение от неприятных запахов из канализации;
- Применяются в устройстве наружных ливнестоков в дренажную сеть;
- Служат для аварийного стока.

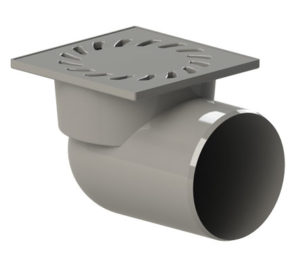

| Трап ТАТПОЛИМЕР горизонтальный с двойным затвором ТП-104.110-150VPp (Hs+Ms) |
 |
Материал корпуса |
ПП |
| Материал решетки |
ПП |
| Выходной диаметр |
110 мм |
| Пропускная способность |
0,5 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Двойной затвор |
| Масса |
0,28 кг |
| Трап ТАТПОЛИМЕР горизонтальный с гидрозатвором ТП-105.110-150HPpHs |
|
Материал корпуса |
ПП |
| Материал решетки |
ПП |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Гидрозатвор |
| Масса |
0,27 кг |

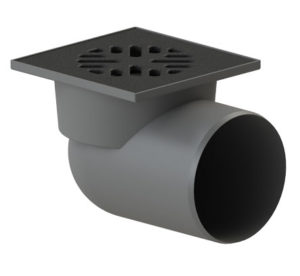

| Трап ТАТПОЛИМЕР горизонтальный с двойным затвором ТП-105.110-150HP (Hs+Ms) |
 |
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
110 мм |
| Пропускная способность |
0,7 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Двойной затвор |
| Масса |
1,4 кг |
| Трап ТАТПОЛИМЕР горизонтальный с механическим затвором ТП-105.110-150HPMs |
|
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Механический затвор |
| Масса |
1,37 кг |
| Трап ТАТПОЛИМЕР горизонтальный с «сухим» затвором ТП-105.110-150HPDs |
|
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
"Сухой" затвор |
| Масса |
1,35 кг |
| Трап ТАТПОЛИМЕР горизонтальный с гидрозатвором ТП-105.110-150HPHs |
|
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Гидрозатвор |
| Масса |
1,35 кг |

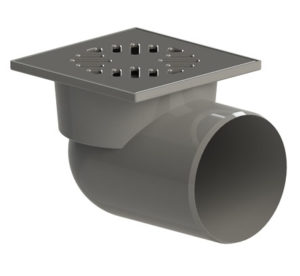

| Трап ТАТПОЛИМЕР горизонтальный с гидрозатвором ТП-105.110-150HSHs |
 |
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Гидрозатвор |
| Масса |
0,35 кг |
| Трап ТАТПОЛИМЕР горизонтальный с двойным затвором ТП-105.110-150HS (Hs+Ms) |
|
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
110 мм |
| Пропускная способность |
0,7 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Двойной затвор |
| Масса |
0,4 кг |
| Трап ТАТПОЛИМЕР горизонтальный с механическим затвором ТП-105.110-150HSMs |
|
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Механический затвор |
| Масса |
0,37 кг |
| Трап ТАТПОЛИМЕР горизонтальный с «сухим» затвором ТП-105.110-150HSDs |
|
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
110 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
"Сухой" затвор |
| Масса |
0,35 кг |

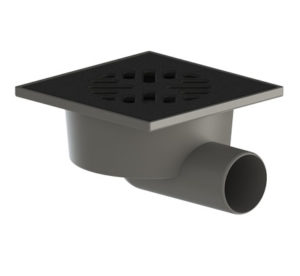

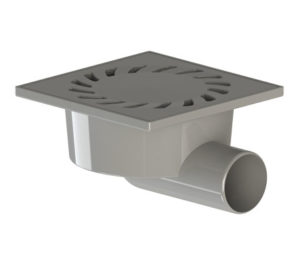

| Трап ТАТПОЛИМЕР горизонтальный с двойным затвором ТП-103.50-150HPp (Hs+Ms) |
 |
Материал корпуса |
ПП |
| Материал решетки |
ПП |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,5 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Двойной затвор |
| Масса |
0,24 кг |
| Трап ТАТПОЛИМЕР горизонтальный с гидрозатвором ТП-103.50-150HPpHs |
|
Материал корпуса |
ПП |
| Материал решетки |
ПП |
| Выходной диаметр |
50 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Гидрозатвор |
| Масса |
0,22 кг |
| Трап ТАТПОЛИМЕР горизонтальный с двойным затвором ТП-103.50-150HP (Hs+Ms) |
 |
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,5 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Двойной затвор |
| Масса |
1,35 кг |
| Трап ТАТПОЛИМЕР горизонтальный с механическим затвором ТП-103.50-150HPMs |
|
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
50 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Механический затвор |
| Масса |
1,3 кг |
| Трап ТАТПОЛИМЕР горизонтальный с «сухим» затвором ТП-103.50-150HPDs |
|
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
50 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
"Сухой" затвор |
| Масса |
1,3 кг |
| Трап ТАТПОЛИМЕР горизонтальный с гидрозатвором ТП-103.50-150HPHs |
|
Материал корпуса |
ПП |
| Материал решетки |
Чугун |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,7 л/с |
| Максимальная нагрузка |
1500 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Гидрозатвор |
| Масса |
1,3 кг |
| Трап ТАТПОЛИМЕР горизонтальный с гидрозатвором ТП-103.50-150HSHs |
 |
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,7 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Гидрозатвор |
| Масса |
0,305 кг |

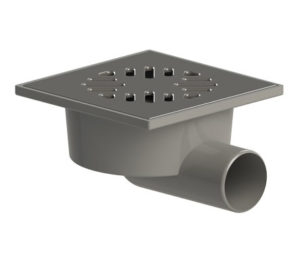

| Трап ТАТПОЛИМЕР горизонтальный с двойным затвором ТП-103.50-150HS (Hs+Ms) |
|
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,5 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Двойной затвор |
| Масса |
0,35 кг |
| Трап ТАТПОЛИМЕР горизонтальный с механическим затвором ТП-103.50-150HSMs |
|
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
50 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
Механический затвор |
| Масса |
0,305 кг |
| Трап ТАТПОЛИМЕР горизонтальный с «сухим» затвором ТП-103.50-150HSDs |
|
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
50 мм |
| Пропускная способность |
1,0 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Запахозапирающее устройство |
"Сухой" затвор |
| Масса |
0,29 кг |

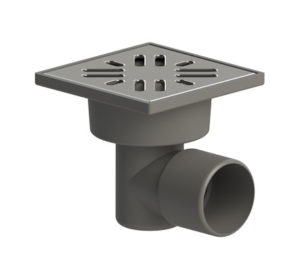

| Трап ТАТПОЛИМЕР горизонтальный ТП-100.50-100VSHs |
 |
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,7 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Масса |
0,160 кг |

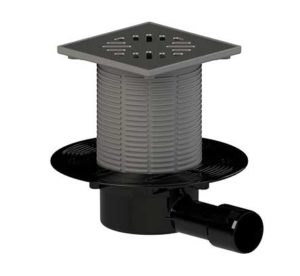

Трап ТАТПОЛИМЕР регулируемый с гидрозатвором
с горизонтальным выпуском ТП-510Hs |
 |
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Материал для надставного элемента |
ABS-пластик |
| Выходной диаметр |
50 мм |
| Пропускная способность |
0,6 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Масса |
0,71 кг |

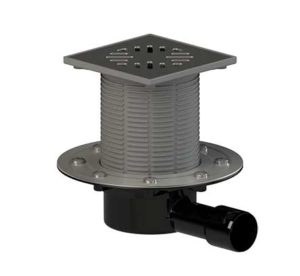

Трап регулируемый с гидрозатвором, с прижимным фланцем,
с горизонтальным выпуском ТП-510.1Hs |
 |
Материал корпуса |
ПП |
| Материал решетки |
Нержавеющая сталь |
| Материал для надставного элемента |
ABS-пластик |
| Выходной диаметр |
40/50 мм |
| Пропускная способность |
0,6 л/с |
| Максимальная нагрузка |
300 кг |
| Температура стоков |
+85 °С |
| Масса |
1,05 кг |
| ACO Гигиенический горизонтальный трап из нержавеющей стали 142 |
 |
Технические характеристики
- размеры верхних частей трапа 200х200 мм
- нержавеющая сталь, материал 1.4301 (AISI 304) или 1.4404 (AISI 316)
- полностью соответствует DIN EN 1253
- пропускная способность трапа 142 от 1,4 до 1,6 л/с
- однокомпонентный или двухкомпонентный (телескопический)
с возможностью соединения с гидроизоляционным слоем
- выпуск Ø75 и Ø110 мм
- широкий ассортимент решёток для классов нагрузки L15, M125 и N250
- мусоросборник (опционально)
|
| ACO Гигиенический горизонтальный трап из нержавеющей стали 157 |
 |
Технические характеристики
- размеры верхних частей трапа 200x200 мм либо 250x250 мм или
круглый диаметром 289 мм (только для виниловых полов)
- нержавеющая сталь, материал 1.4301 (AISI 304) или 1.4404 (AISI 316)
- полностью соответствует DIN EN 1253
- пропускная способность трапа 157 от 2,6 до 3,5 л/с
- однокомпонентный или двухкомпонентный (телескопический)
с возможностью соединения с гидроизоляционным слоем
- выпуск Ø75 и Ø110 мм
- широкий ассортимент решёток для классов нагрузки L15, M125 и N250
- мусоросборник (опционально)
|
| ACO Гигиенический горизонтальный трап из нержавеющей стали 218 |
 |
Технические характеристики
- размеры верхних частей трапа 300x300 мм или
круглый диаметром 350 мм (только для виниловых полов)
- нержавеющая сталь, материал 1.4301 (AISI 304) или 1.4404 (AISI 316)
- полностью соответствует DIN EN 1253
- пропускная способность трапа 218 от 4,5 до 5 л/с
- однокомпонентный или двухкомпонентный (телескопический)
с возможностью соединения с гидроизоляционным слоем
- выпуск Ø110 и Ø160 мм
- широкий ассортимент решёток для классов нагрузки L15, M125 и N250
- мусоросборник (опционально)
|
| ACO Гигиенический горизонтальный трап из нержавеющей стали EG 150 |
 |
Технические характеристики
- Трапы EG 150 с сифоном
- Материал – нержавеющая сталь AISI 304
- Размеры верхней части трапа 150x150 мм
- Пропускная способность 1,2 л/с
- Класс нагрузки К3, L15 и M125
- Однокомпонентный или двухкомпонентный (телескопический)
- Диаметр выпуска – 50, 75 или 100 мм
- С фланцем под жидкую гидроизоляцию
- С прижимным фланцем для виниловых полов
|
| Душевые трапы ACO EasyFlow |
 |
Технические характеристики
- Соответствует требованиям EN 1253-1
- Серия адаптирована к разной толщине плитки и высоте конструкции пола
- Корпус из очень качественного пластика
- Рама из нержавеющей стали для высочайшего эстетического эффекта
- Водостоки DN50, DN70, DN100 вертикальные и горизонтальные
- Очень высокая пропускная способность до 2 л/с
- Скорость потока:
- DN 50 = 1,0 л/с (при аэрации 20 мм в соответствии с DIN EN 1253-1)
- DN 70 = 1,6 л/с (при аэрации 20 мм в соответствии с DIN EN 1253-1)
- DN 100 = 1,6 л/с (при аэрации 20 мм в соответствии с DIN EN 1253-1)
- Несколько версий возможных уплотнений
- Подвижная и адаптивная верхняя часть – возможность произвольного вращения и
смещения от оси на несколько миллиметров – идеально подходит при монтаже плитки
- Извлекаемый без инструментов сифон с гидрозатвором
- Полный доступ к канализации после извлечения сифона
- Сменная противопожарная защита AbZ: с-19.17-2159
|
| Душевые трапы ACO MG |
 |
Технические характеристики
- Соответствует требованиям EN 1253-1
- Минимальная строительная высота
- Фланец для присоединения композитные уплотнения
- Оптимальный доступ к трубе для очистки
- Полная система
- Решётка и рама из нержавеющей стали
- Класс нагрузки: К3
- Скорость потока:
- 0,5 л/с с аэрацией 20 мм для горизонтальных входов (EN 1253-1)
- 0,7 л/с с аэрацией 20 мм для вертикальных входов (EN 1253-1)
- Сифон: цельный съемный
- Подходит для: толщина плитки 6 мм
- Фланец: с горизонтальным уплотнительным фланцем 50 мм
- Отток: подходит для всех систем пресс-труб
|

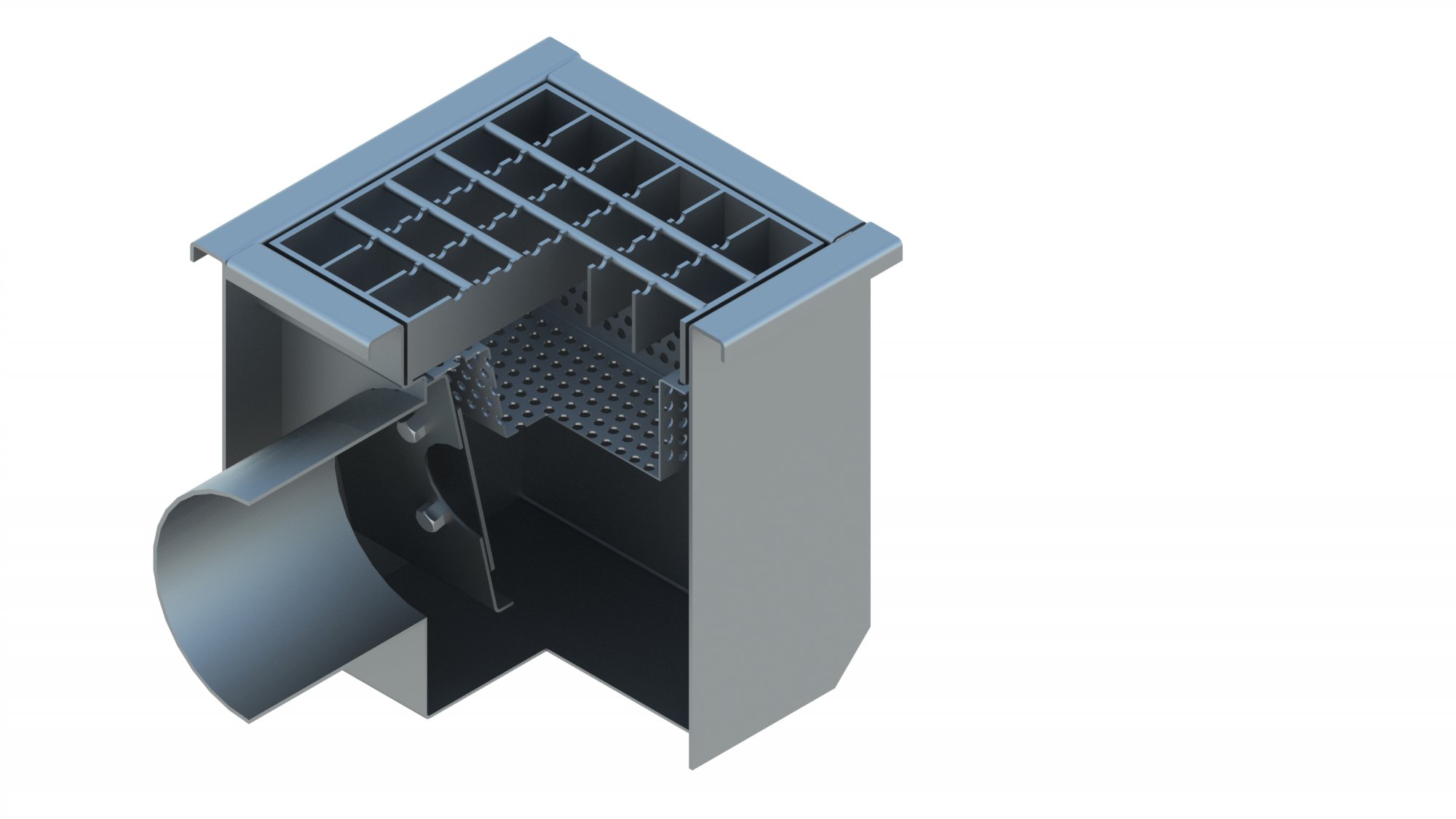

Трап ТГ ( с гидрозатвором)
Трап ТГ применяется для точечного сбора жидкости без строгих санитарных требований.
Данный трап комплектуется стандартным гидрозатвором для удержания посторонних запахов канализации. |
 |
Технические характеристики
| Обозначения |
B,
мм |
L,
мм |
h, мм |
Н,
мм |
d, мм |
Пропускная
способность л/с |
Установка мусоросборника |
Арт.№ |
| ТГ 200х150х50,8 |
200 |
100 |
150 |
100 |
50,8 |
2,8 |
+ |
030052 |
| ТГ 200х200х108 |
200 |
100 |
200 |
100 |
108 |
5,5 |
+ |
030053 |
| ТГ 250х200х108 |
250 |
100 |
200 |
100 |
108 |
5,8 |
+ |
030054 |
| ТГ 300х200х108 |
300 |
100 |
200 |
100 |
108 |
6 |
+ |
030055 |
| ТГ 400х300х159 |
400 |
100 |
300 |
135 |
159 |
9,8 |
+ |
030056 |
| ТГ 500х300х159 |
500 |
100 |
300 |
135 |
159 |
10 |
+ |
030057 |
|

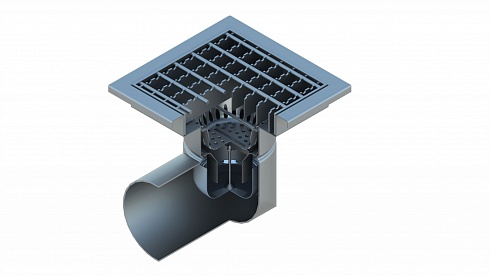

Трап ТГ-1 ( с сифоном)
Трап ТГ-1 - стандартный трап для точечного приема жидкостей для помещений с повышенными санитарными требованиями.
Данный трап комплектуется разборным сифоном, который упрощает обслуживание и
повышает гигиену производственного помещения. |
 |
Технические характеристики
| Обозначения |
B,мм |
Н,мм |
h,мм |
D=d
мм |
L, мм |
Пропускная
способность л/с |
Установка мусоросборника |
Арт.№ |
| ТГ-1 200х108 |
200 |
150 |
200 |
108 |
115 |
2,8 |
+ |
030111 |
| ТГ-1 200х159 |
200 |
160 |
210 |
159 |
100 |
5,8 |
+ |
030112 |
|

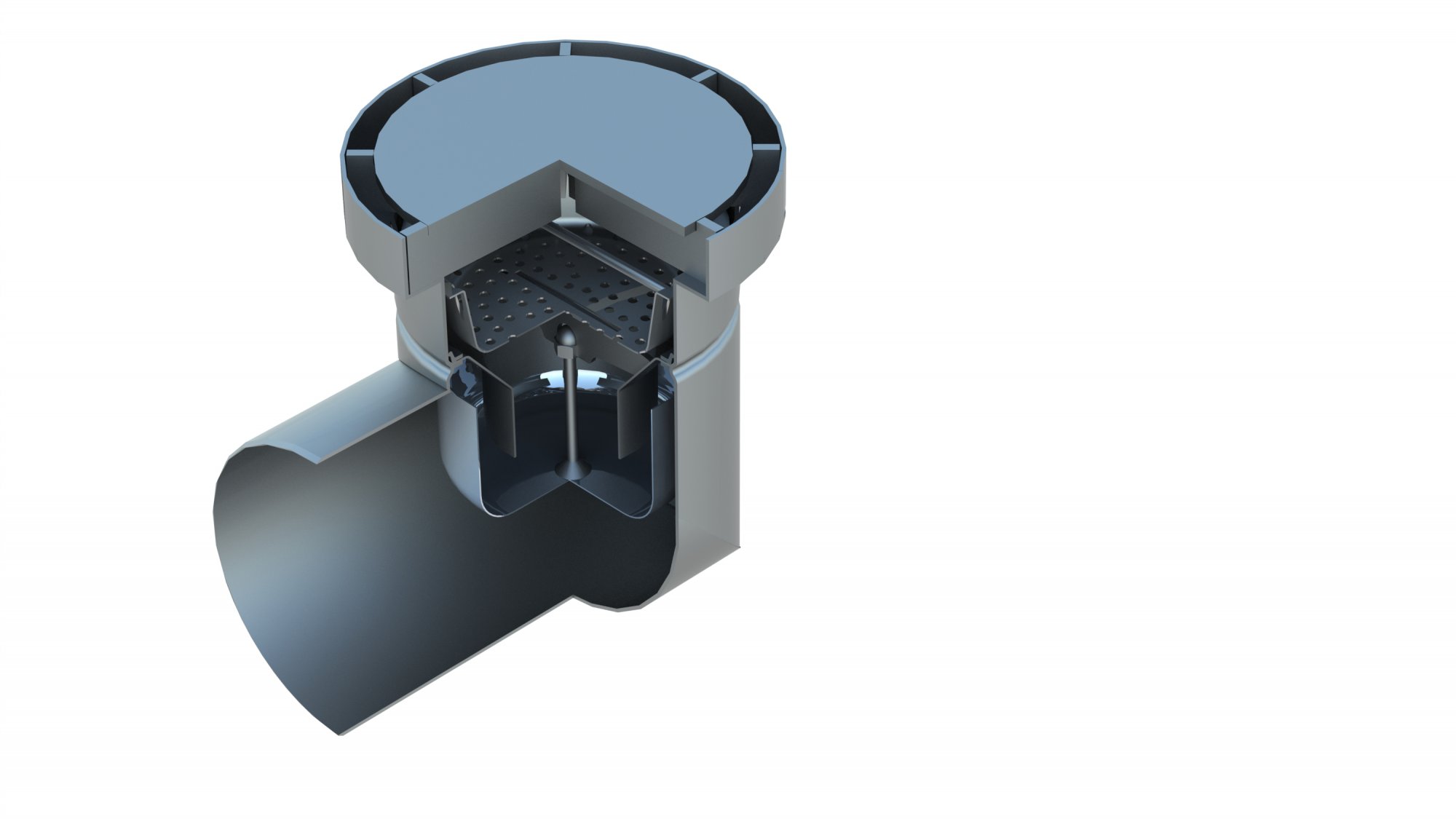

Трап ТГ-4 ( с сифоном)
Трап ТГ-4 выпускается с щелевой решеткой и может применяться в местах повышенной нагрузки на пол до М125.
Трап комплектуется сифоном для максимальной гигиены помещения и мусоросборником -
для сбора отходов производства и иного мусора во избежании засора канализационной сети. |
 |
Технические характеристики
| Обозначения |
D,
мм |
d, мм |
H,
мм |
h, мм |
L,
мм |
Пропускная
способность л/с |
Установка мусоросборника |
Арт.№ |
| ТГ-4 200х108 |
200 |
108 |
150 |
200 |
115 |
2,8 |
+ |
030335 |
| ТГ-4 250х159 |
250 |
159 |
130 |
210 |
100 |
5,8 |
+ |
030336 |
|

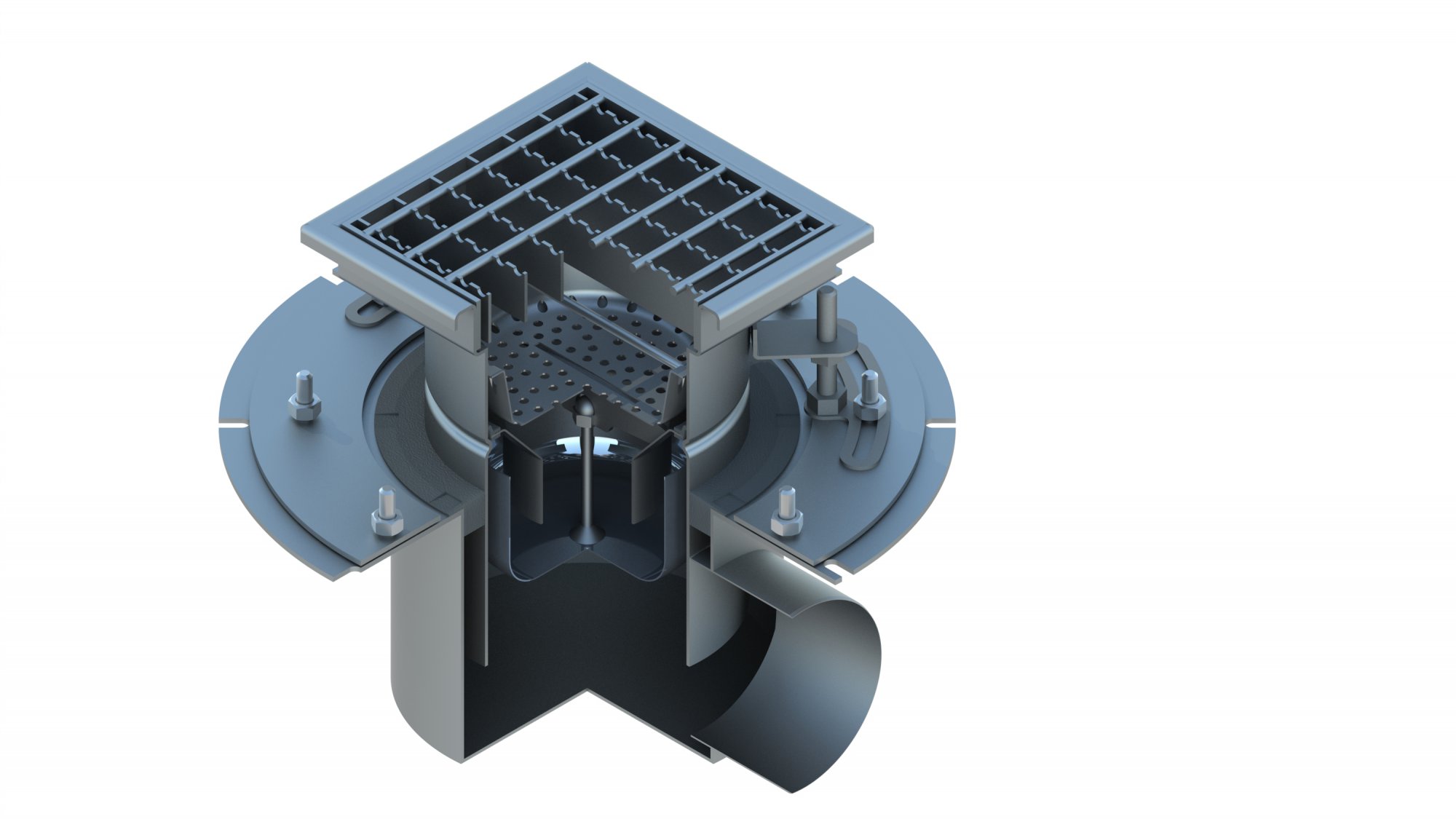

Трап 2-ТГ двухкорпусный с фланцем для зажима гидроизоляции
|
 |
Технические характеристики
| Обозначения |
D,мм |
d,мм |
Пропускная
способность л/с |
Установка мусоросборника |
Арт.№ |
| 2-ТГ 108/108 |
108 |
108 |
2,8 |
+ |
030410 |
| 2-ТГ 159/108 |
108 |
159 |
5,8 |
+ |
030411 |
| 2-ТГ 159/159 |
159 |
159 |
5.8 |
+ |
030412 |
|
