Трапы вертикальные

Канализационные трапы применяются для точечного водоотведения различных стоков с уровня пола. Трапы устанавливаются в жилых, общественных и производственных помещениях, на балконах и террасах. Дворовые трапы устанавливаются на улице или в неотапливаемых помещениях (гаражах, крытых автостоянках и т.п.).

Трапы вертикальные, частично изготовленные из чугуна или нержавеющей стали (решетка), частично – из пластика (корпус и прочие элементы). Полимерные материалы отличаются меньшим весом и ценой, поэтому их применение позволяет повысить ремонтопригодность, облегчить монтаж и удешевить данные канализационные устройства.

Область применения

  • Предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола;
  • Защищают помещение от неприятных запахов из канализации;
  • Применяются в устройстве наружных ливнестоков в дренажную сеть;
  • Служат для аварийного стока.

Трап ТАТПОЛИМЕР вертикальный с двойным затвором ТП-104.110-150VPp (Hs+Ms)
ТП-104.110-150VPp (Hs+Ms) Материал корпуса ПП
Материал решетки ПП
Выходной диаметр 110 мм
Пропускная способность 0,5 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Двойной затвор
Масса 0,23 кг


Трап ТАТПОЛИМЕР вертикальный с гидрозатвором ТП-104.110-150VPpHs
ТП-104.110-150VPpHs Материал корпуса ПП
Материал решетки ПП
Выходной диаметр 110 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Гидрозатвор
Масса 0,22 кг


Трап ТАТПОЛИМЕР вертикальный с двойным затвором ТП-104.110-150VP (Hs+Ms)
ТП-104.110-150VPp (Hs+Ms) Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 110 мм
Пропускная способность 0,7 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство Двойной затвор
Масса 1,35 кг


Трап ТАТПОЛИМЕР вертикальный с механическим затвором ТП-104.110-150VPMs
ТП-104.110-150VРМs Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 110 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство Механический затвор
Масса 1,15 кг


Трап ТАТПОЛИМЕР вертикальный с «сухим» затвором ТП-104.110-150VPDs
ТП-104.110-150VРDs Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 110 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство "Сухой" затвор
Масса 1,15 кг


Трап ТАТПОЛИМЕР вертикальный с гидрозатвором ТП-104.110-150VPHs
ТП-104.110-150VРНs Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 110 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство Гидрозатвор
Масса 1,3 кг


Трап ТАТПОЛИМЕР вертикальный с гидрозатвором ТП-104.110-150VSHs
ТП-104.110-150VSHs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 110 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Гидрозатвор
Масса 0,3 кг


Трап ТАТПОЛИМЕР вертикальный с двойным затвором ТП-104.110-150VS (Hs+Ms)
ТП-104.110-150VS (Hs+Ms) Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 110 мм
Пропускная способность 0,7 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Двойной затвор
Масса 1,3 кг


Трап ТАТПОЛИМЕР вертикальный с механическим затвором ТП-104.110-150VSMs
ТП-104.110-150VSMs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 110 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Механический затвор
Масса 0,31 кг


Трап ТАТПОЛИМЕР вертикальный с «сухим» затвором ТП-104.110-150VSDs
ТП-104.110-150VS (Hs+Ms) Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 110 мм
Пропускная способность 0,7 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство "Сухой" затвор
Масса 0,31 кг

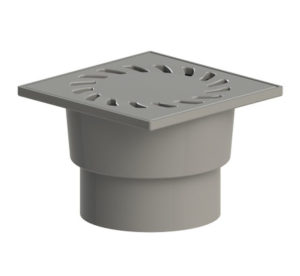

Трап ТАТПОЛИМЕР вертикальный с двойным затвором ТП-102.50-150VPp (Hs+Ms)
ТП-102.50-150VРp (Hs+Ms) Материал корпуса ПП
Материал решетки ПП
Выходной диаметр 50 мм
Пропускная способность 0,5 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Двойной затвор
Масса 0,24 кг


Трап ТАТПОЛИМЕР вертикальный с гидрозатвором ТП-102.50-150VPpHs
ТП-102.50-150VРНs Материал корпуса ПП
Материал решетки ПП
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Гидрозатвор
Масса 0,22 кг

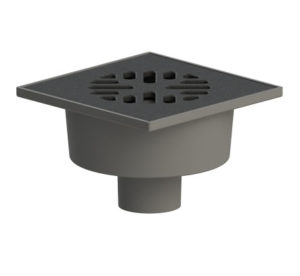

Трап ТАТПОЛИМЕР вертикальный с двойным затвором ТП-102.50-150VP (Hs+Ms)
ТП-102.50-150VP (Hs+Ms) Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 50 мм
Пропускная способность 0,5 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство Двойной затвор
Масса 1,35 кг


Трап ТАТПОЛИМЕР вертикальный с механическим затвором ТП-102.50-150VPMs
ТП-102.50-150VРМs Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство Механический затвор
Масса 1,17 кг


Трап ТАТПОЛИМЕР вертикальный с «сухим» затвором ТП-102.50-150VPDs
ТП-104.110-150VРDs Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство "Сухой" затвор
Масса 1,3 кг


Трап ТАТПОЛИМЕР вертикальный с гидрозатвором ТП-102.50-150VPHs
ТП-102.50-150VPHs Материал корпуса ПП
Материал решетки Чугун
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 1500 кг
Температура стоков +85 °С
Запахозапирающее устройство Гидрозатвор
Масса 1,3 кг


Трап ТАТПОЛИМЕР вертикальный с гидрозатвором ТП-102.50-150VSHs
ТП-104.110-150VSHs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Гидрозатвор
Масса 0,285 кг


Трап ТАТПОЛИМЕР вертикальный с двойным затвором ТП-102.50-150VS (Hs+Ms)
ТП-104.110-150VS (Hs+Ms) Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 50 мм
Пропускная способность 0,5 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Двойной затвор
Масса 1,305 кг


Трап ТАТПОЛИМЕР вертикальный с механическим затвором ТП-102.50-150VSMs
ТП-102.50-150VSMs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство Механический затвор
Масса 0,275 кг


Трап ТАТПОЛИМЕР вертикальный с «сухим» затвором ТП-102.50-150VSDs
ТП-102.50-150VSDs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 50 мм
Пропускная способность 1,0 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Запахозапирающее устройство "Сухой" затвор
Масса 0,285 кг

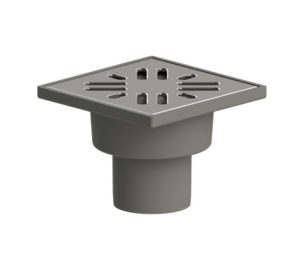

Трап ТАТПОЛИМЕР вертикальный ТП-100.50-100VSHs
ТП-100.50-100VSHs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Выходной диаметр 50 мм
Пропускная способность 0,7 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Масса 0,135 кг

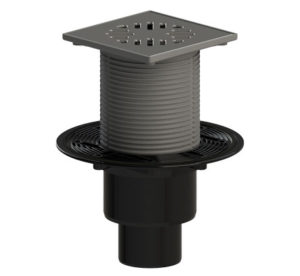

Трап ТАТПОЛИМЕР регулируемый с гидрозатвором,
с вертикальным выпуском ТП-310Hs
ТП-310Hs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Материал для надставного элемента ABS-пластик
Выходной диаметр 110 мм
Пропускная способность 0,7 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Масса 0,74 кг

Трап ТАТПОЛИМЕР регулируемый с сухим механическим затвором,
с вертикальным выпуском ТП-310Ms
ТП-310Hs Материал корпуса ПП
Материал решетки Нержавеющая сталь
Материал для надставного элемента ABS-пластик
Выходной диаметр 110 мм
Пропускная способность  1 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Масса 0,74 кг

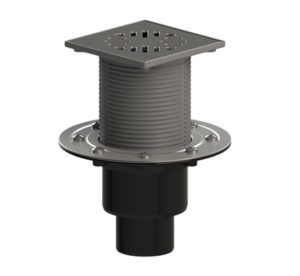

Трап ТАТПОЛИМЕР регулируемый с гидрозатвором, с прижимным фланцем,
с вертикальным выпуском ТП-310.1Hs
Материал корпуса ПП
Материал решетки Нержавеющая сталь
Материал для надставного элемента ABS-пластик
Выходной диаметр 110 мм
Пропускная способность 0,7 л/с
Максимальная нагрузка 300 кг
Температура стоков +85 °С
Масса 1,08 кг
ACO Гигиенический вертикальный трап из нержавеющей стали 142
ACO EG 142 Технические характеристики
  • размеры верхних частей трапа 200х200 мм
  • нержавеющая сталь, материал 1.4301 (AISI 304) или 1.4404 (AISI 316)
  • полностью соответствует DIN EN 1253
  • пропускная способность трапа 142 от 1,4 до 1,6 л/с
  • однокомпонентный или двухкомпонентный (телескопический)
    с возможностью соединения с гидроизоляционным слоем
  • выпуск Ø75 и Ø110 мм
  • широкий ассортимент решёток для классов нагрузки L15, M125 и N250
  • мусоросборник (опционально)


ACO Гигиенический вертикальный трап из нержавеющей стали 157
ACO EG 157 Технические характеристики
  • размеры верхних частей трапа 200x200 мм либо 250x250 мм или
    круглый диаметром 289 мм (только для виниловых полов)
  • нержавеющая сталь, материал 1.4301 (AISI 304) или 1.4404 (AISI 316)
  • полностью соответствует DIN EN 1253
  • пропускная способность трапа 157 от 2,6 до 3,5 л/с
  • однокомпонентный или двухкомпонентный (телескопический)
    с возможностью соединения с гидроизоляционным слоем
  • выпуск Ø75 и Ø110 мм
  • широкий ассортимент решёток для классов нагрузки L15, M125 и N250
  • мусоросборник (опционально)


ACO Гигиенический вертикальный трап из нержавеющей стали 218
ACO EG 218 Технические характеристики
  • размеры верхних частей трапа 300x300 мм или
    круглый диаметром 350 мм (только для виниловых полов)
  • нержавеющая сталь, материал 1.4301 (AISI 304) или 1.4404 (AISI 316)
  • полностью соответствует DIN EN 1253
  • пропускная способность трапа 218 от 4,5 до 5 л/с
  • однокомпонентный или двухкомпонентный (телескопический)
    с возможностью соединения с гидроизоляционным слоем
  • выпуск Ø110 и Ø160 мм
  • широкий ассортимент решёток для классов нагрузки L15, M125 и N250
  • мусоросборник (опционально)


ACO Гигиенический вертикальный трап из нержавеющей стали EG 150
ACO EG 150 Технические характеристики
  • Трапы EG 150 с сифоном
  • Материал – нержавеющая сталь AISI 304
  • Размеры верхней части трапа 150x150 мм
  • Пропускная способность 1,2 л/с
  • Класс нагрузки К3, L15 и M125
  • Однокомпонентный или двухкомпонентный (телескопический)
  • Диаметр выпуска – 50, 75 или 100 мм
  • С фланцем под жидкую гидроизоляцию
  • С прижимным фланцем для виниловых полов


ACO Гигиенический горизонтальный трап из нержавеющей стали EG 150
Easyflow Технические характеристики
  • Соответствует требованиям EN 1253-1
  • Серия адаптирована к разной толщине плитки и высоте конструкции пола
  • Корпус из очень качественного пластика
  • Рама из нержавеющей стали для высочайшего эстетического эффекта
  • Водостоки DN50, DN70, DN100 вертикальные и горизонтальные
  • Очень высокая пропускная способность до 2 л/с
  • Скорость потока:
    • DN 50 = 1,0 л/с (при аэрации 20 мм в соответствии с DIN EN 1253-1)
    • DN 70 = 1,6 л/с (при аэрации 20 мм в соответствии с DIN EN 1253-1)
    • DN 100 = 1,6 л/с (при аэрации 20 мм в соответствии с DIN EN 1253-1)
  • Несколько версий возможных уплотнений
  • Подвижная и адаптивная верхняя часть – возможность произвольного вращения и
    смещения от оси на несколько миллиметров – идеально подходит при монтаже плитки
  • Извлекаемый без инструментов сифон с гидрозатвором
  • Полный доступ к канализации после извлечения сифона
  • Сменная противопожарная защита AbZ: с-19.17-2159

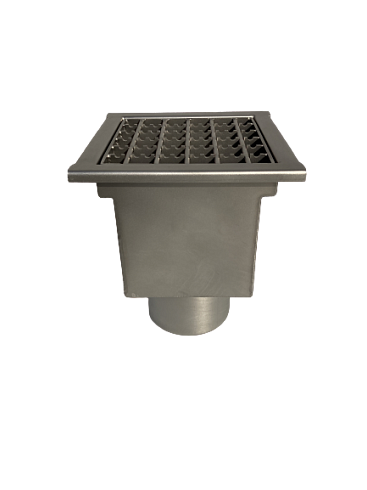

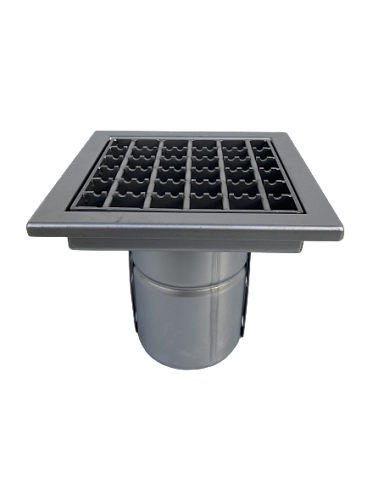

Трап ТВ (с гидрозатвором)
trap-tv-s-gidrozatvorom Технические характеристики
  Обозначения B,
мм		 h, мм Н,
мм		 d, мм Пропускная способность л/с Установка мусоросборника   Арт.№
  ТВ 200х100х50,8   200   200   100   50,8   2,8    -   030001
  ТВ 200х150х50,8   200   250   150   50,8   2,8   +   030002
  ТВ 200х150х108   200   250   150   108   5,6   +   030003
  ТВ 200х200х108   200   300   200   108   5,6   +   030004
  ТВ 250х150х108   250   250   150   108   6   +   030005
  ТВ 250х200х108   250   300   200   108   6   +   030006
  ТВ 300х150х108   300   250   150   108   6,5   +   030007
  ТВ 300х200х108   300   300   200   108   6,5   +   030008
  ТВ 300х200х159   300   300   200   159   9,5   +   030009
  ТВ 300х250х159   300   350   250   159   9,5   +   030010
  ТВ 400х200х159   400   300   200   159   10   +   030011
  ТВ 400х250х159   400   350   250   159   10   +   030012
  ТВ 500х200х159   500   300   200   159   10.5   +   030013
  ТВ 500х250х159   500   350   250   159   10.5   +   030014
  ТВ 400х200х200   400   300   200   200   16.5   +   030015
  ТВ 400х250х200   400   350   250   200   16.5   +   030016
  ТВ 500х200х200   500   300   200   200   17   +   030017
  ТВ 500х250х200   500   350   250   200   17   +   030018

Трап ТВ-1 (с сифоном)
trap-tv-1-s-sifonom Технические характеристики
Обозначения B,мм h,мм d,мм Пропускная
способность л/с		 Установка мусоросборника Арт.№
ТВ-1 200х108 200 150 108 2,8 + 030101
ТВ-1 200х159 200 150 159 5,8 + 030102
ТВ-1 250х200 250 150 200 9,6 + 030103

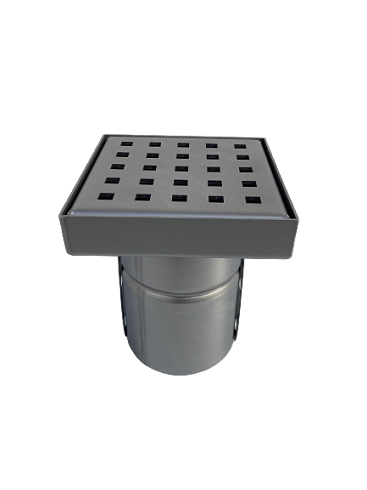

Трап ТВ-2 (с сифоном)
trap-tv-2-s-sifonom Технические характеристики
Обозначения B,мм h,мм d,мм Пропускная способность л/с Установка мусоросборника Арт.№
ТВ-2 150х108 200 150 108 2,8 + 030201

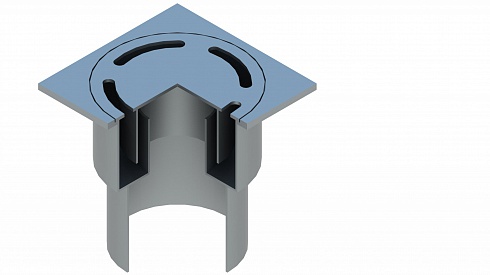

Трап ТВ-3 компакт
trap-tv-3-kompakt Технические характеристики
Обозначения B,мм h,мм Н,мм d,мм Пропускная
способность л/с		 Установка мусоросборника Арт.№
ТВ-3 компакт 150х108 150 150 70 108 1,5 - 030120



Трап 2-ТВ двухкорпусный с фланцем для зажима гидроизоляции
trap-2-tv-dvukhkorpusnoy Технические характеристики
Обозначения d,мм D,мм Пропускная
способность л/с		 Установка мусоросборника Арт.№
2-ТВ 108/108 108 108 2,8 + 030415
2-ТВ 159/108 108 159 5,8 + 030416
2-ТВ 159/159 159 159 5.8 + 030417





Связаться с нами
